圖解母線槽是什么?, ,為了回答這個問題,小編用圖解的方式來介紹一下母線槽是什么., ,在這之前,我們先看兩個實例.了解為什么會有母線槽產品., ,實例1 :,        有一棟30層高的大廈,每層都有大量的用電設備.為了能夠保證用電,我們就會這樣做: 從一樓接根電纜到2樓,供2樓用電使用. 然后,注意了,還要從一樓接根電纜到3樓,再接根電纜到4樓,依次類推,接到30樓的時候,從底部就要接總數為30根的電纜.這樣,無論是施工還是日后的維護,都非常麻煩是不是這樣?, ,實例2:
        某大型車間,由于大型的設備,需要大量的電能,單根電纜雖然能夠解決供電問題,但大電流的情況下,電纜的安全性將受到很大的挑戰,一旦電纜出了問題,就是影響整個的工作系統.,在這種情況下,母線槽出現了,并且輕松解決了以上2個案例的問題.
 ,         那么,母線槽是什么呢?通俗講,母線槽是電纜的一種變形. 電纜都是圓的銅線.而母線槽則是扁的銅排. 由于銅排的截面比電纜大得多,根據設計需要, 大可達6300A. 這個銅排外面再套上保護作用的外殼,就是母線槽.,

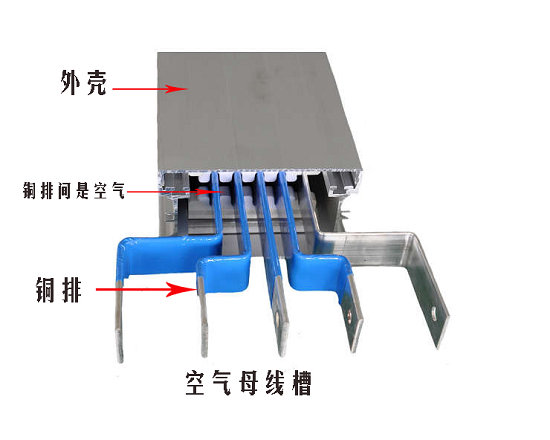

,        初的母線槽,就是每個相線(母線)銅排之間保持一定的空隙距離,一般是4個銅排(三相四線)或者5個銅排(三相五線),銅排之間是空氣.套上金屬外殼,這樣的結構組成的母線槽是空氣式母線槽,因為他的母排之間是空氣.

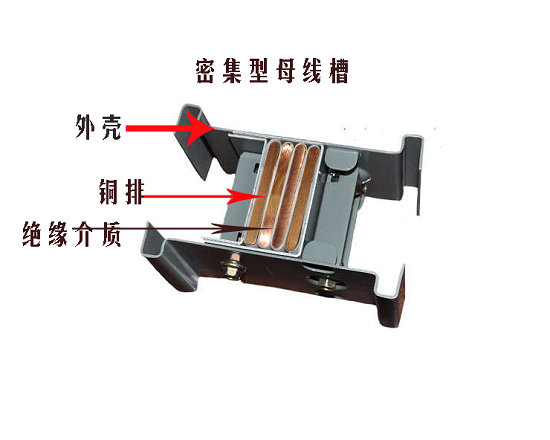

 ,         后來,空氣母線槽體積大,安裝確實不便. 就出現了密集型母線槽,密集型母線槽是指母排之間都是緊挨在一起的,母排之間用絕緣介質隔離.這樣密集型母線槽的截面積,就明顯縮小了很多.便于運輸安裝.,
