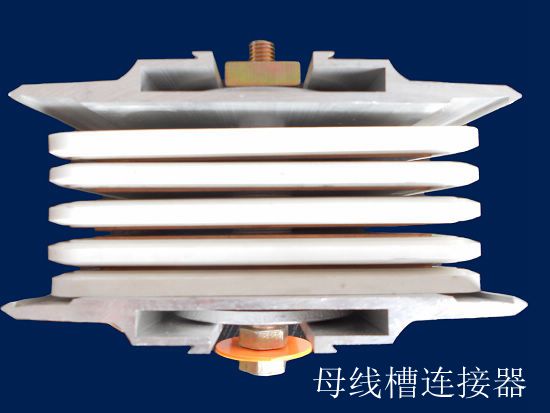

連接器簡介 威圖母線槽連接器-三相五線密集型

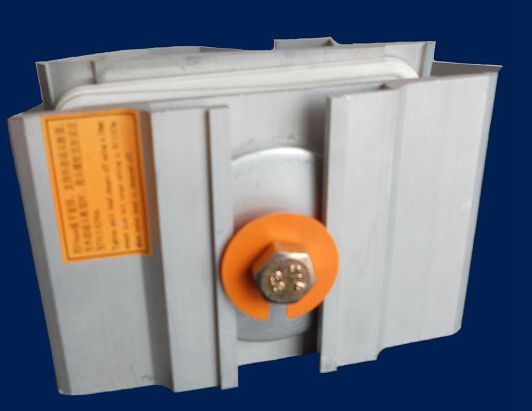

桔黃色墊片就是指示牌

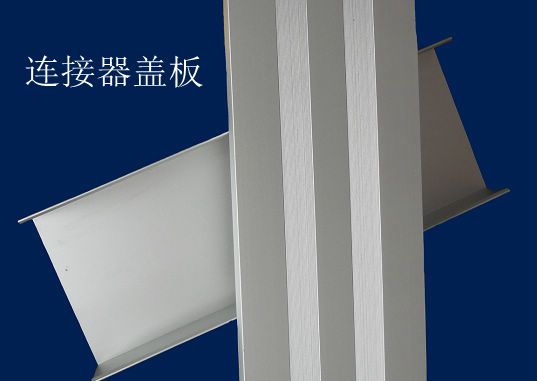

用于蓋住連接器的蓋板

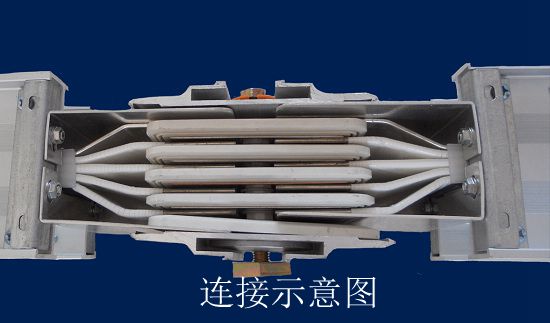

這是連接器連接兩節母線槽的示意圖 優點:
  優點：由于絕緣護板間是凸凸連接，兩絕緣護板間的導電排緊緊地吸附在絕緣護板上，絕緣護板通過其上的銅片與母線排上的導電排緊密接觸。有效的確保母線槽的導電體與連接器的導電排更加可靠接觸，避免了短路現象的發生.密集型母線槽連接器包括上、下蓋板、散熱壓板、絕緣隔板、絕緣襯套、導體連接銅板，其中，上、下蓋板、散熱壓板、絕緣隔板、絕緣襯套、導體連接銅板通過緊固件固定連接成一體，絕緣襯套固定于絕緣隔板的上面，導體連接銅板固定于絕緣隔板與絕緣襯套之間，上蓋板的下表面及下蓋板上分別固定設有至少一壓板裝置，本實用新型將緊固壓力通過所述壓板裝置傳遞給散熱壓板和側板，再通過散熱壓板和側板傳遞給絕緣隔板和連接銅板，使導體連接銅板受力均勻，防止導體連接銅板因受力不均而損壞，保了母線槽的電氣安全。

產品特點:
  我公司拋棄了傳統的設計,使得安裝速度較普通連接器快一倍的速度.由于它不可翻轉,兩段母線槽連接時就不會法師錯相.簡化安裝步驟,更有助于快速的安裝母線槽系統.
  設計雙頭力矩螺栓,在安裝時,只需要用19mm普通扳手旋緊螺釘直至上面的螺栓頭自動斷裂,且螺釘上的紅色(橘紅)指示牌脫落,說明該接頭力矩已經到了 佳狀態,可節約75%的安裝時間.安裝完畢后剩余的螺栓頭可在維修等時二次利用.
  螺栓鎖緊時產生的壓力通過特殊設計的碟形墊圈傳遞到銅排等載面的高壓力均衡墊,確保整個母線槽連接處面壓力均勻,松緊適度,電氣連接安全可靠.
  接頭的設計滿足由于熱脹冷縮而引起母線槽的線性伸縮,在不降低母線槽的機械強度,電氣連續性,載流容量及短路容量的前提下,每個連接器提供7mm的膨脹補償,這樣整個母線槽系統不再需要特殊的膨脹節單元了.
  連接頭各部件之間均設計有防水措施,同時加有絕緣墊的連接蓋板使得在母線槽連接處能保證較高的防護等級.
