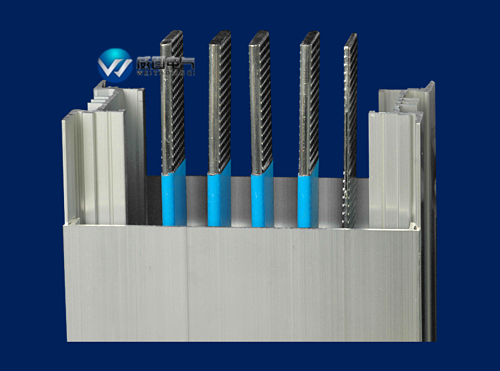

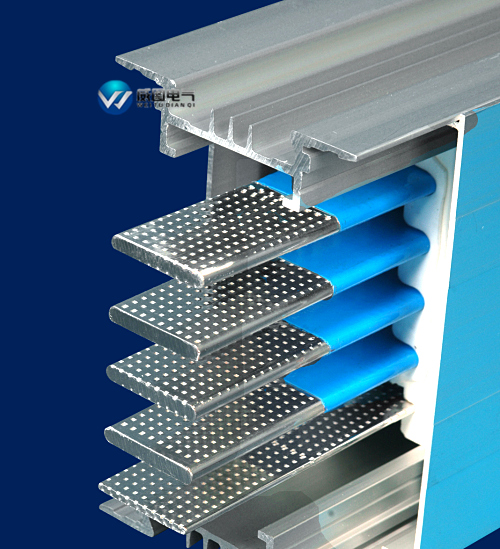

空氣 母線槽是什么？, ,   說母線槽很多人不知道，如果說電纜，相信沒有人不知道吧， 直觀的就是家庭用的電線了，也是電纜一種。電纜就是供輸送電的導體。但家用的都是電流很小，很細的那種。如果需要上千安培的電流，就需要更粗更大的電纜線了。電纜線里面是銅線，用以輸送電能。而母線槽，則是用銅排輸送電能，故母線槽的可以輸送更大的電流。把銅排裝在一個盒子里，就是母線槽了。, ,   什么是空氣母線槽，顧名思義，我們上面說了母線槽的基本結構，就是銅排在一個殼子里，銅排之間沒有絕緣填充物，而是空氣。這就是空氣母線槽。, ,    空氣式母線槽設計采用了先進的單螺栓夾緊端子．為母線槽單元連接元件，由于它特殊構造．可以防止安裝時誤操作，同時只要旋緊一個螺栓．就能可靠地、迅速地將兩個母線槽單元連接起來 高防護等級插孔 母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時．插接箱才能插入．插孔平時不用時可將防護板拉閉并加鉛封鎖死．防止了在插口處灰塵和異物的進入．從而提高母線槽的防護性能．防止誤操作，使母線的安全性得到了極大提高 外殼(防護殼)級次數,    空氣母線槽設計5個電流等級．只采用了3個級次的外殼，這樣當系統按相鄰等級變換容量時母線槽無需更換外殼．如400A變630A，外殼尺寸相同．固大大方便了安裝 傳輸電能大提高。母線槽設計為分離空氣絕緣式，改善了母線槽的散熱性，降低阻抗．達到了母線槽 佳經濟輸電 成套性好,     1、性能方面,     母線采用銅排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著能量損耗小， 終節約用戶的投資。而對于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。并且其 “集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的能量損失大，容易老化。,2、安全性,    母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害，在配電系統中采用插入單元的安裝很安全，外殼可以作為整體接地，接地非常的可靠，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時必須先切斷電源，如果有錯誤發生會很危險，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。,3、安裝方面,    母線由許多段組成，每一段長度既短且輕。因此，安裝時只需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途，如出租或作為公共場所。對于安裝電纜來講，則是一項困難的工作。因?yàn)?，單根電纜往往很重，安裝工作需要很多人的協作，花較多時間才能完成。另外，受制于電纜的彎曲半徑，需要更多的安裝空間。,4、線路優化,    通過使用母線槽，我們可以合并某些分支回路，并用插接箱將之轉化為一條大的母線槽。它可簡化電氣系統，得到較多股線低的電流值。因此節約了工程的造價，并且易于維護。對于傳統的電纜線路，電纜會使得電氣系統極其復雜，龐大，難于維護，這樣，就浪費了工程費用和安裝空間。,5、可擴展性,    對于母線來講，系統擴展可通過增加或改變?nèi)舾啥蝸硗瓿桑匦吕寐矢?。而大多?shù)情況下，電纜不能重新利用，因?yàn)殚L度和路線是不同的，如果要擴展系統，我們要購買新的電纜取代舊的電纜。,6、插接式開關箱 ,    插接式開關箱可以與空氣型母線槽配用。安裝時無需再加其它配件。插接腳是 為重要的部件，它是由銅合金沖壓制成，經過熱處理加以增強彈性，并且表面鍍錫處理，即使插接200次以上，仍能保持穩定的接觸能力。箱體設置了接地點以保證獲得可靠的接地，箱內設置了開關電路，采用塑殼斷路器能對所分接線路的容量作過載和短路保護。, ,   1、使用條件,環境溫度：,上限： 40℃,下限：-25℃,海拔：2000m以下,濕度：,相對濕度在 高溫度為 40℃時不超過50%;溫度較低時允許有較高的相對濕度,凝露條件：有,地震基本烈度：6度設防,安裝地點：戶內、戶外,2、絕緣電阻：每一段封閉母線單元絕緣電阻值應大于或等于100MΩ 2500V兆歐表)。 ,3、介電強度：每一段封閉母線出廠前均經受1分鐘工頻干試耐壓試驗。 ,工頻耐壓及雷電沖擊耐壓數值，符合國家標準。 ,4、接地系統：符合IEC364-5-54對接地系統的要求。 ,5、防護等級：戶內型：IP40；戶外型：IP43、IP55。 ,6、負載性能：在額定電流下，外殼的溫升符合GB763-90《交流高壓電器長期工作時的發熱》標準要求。 ,7、短路性能：動熱穩定試驗符合GB2706-89《交流高壓電器動熱穩定試驗方法》標準要求。, ,

, ,       空氣母線槽應選用具有3C強制認證標記的產品，并有型式試驗報告。我國生產母線槽的廠家眾多魚龍混雜，制作方式多為手工制作。采購時應對廠家的生產規模、技術力量、工人素質及生產環境做深入考察，特別是生產環境。因?yàn)榻^緣處理若在不潔凈的空間中進行，絕緣層中多少會存在一些導電微粒，運行初期尚無關系，但時間一長就會造成絕緣損壞。
