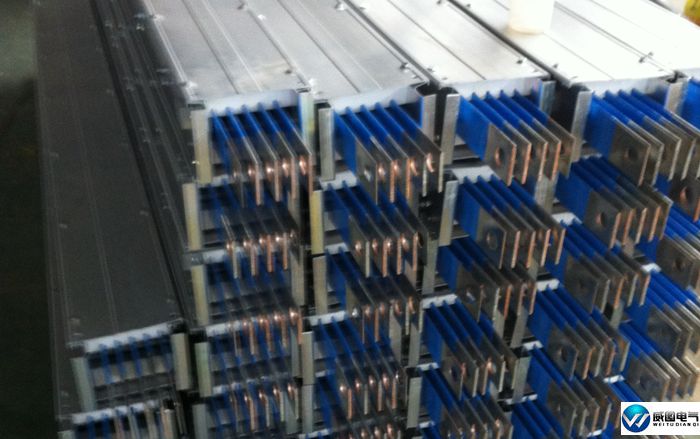

母線槽安裝準備工作及要求
  1、安裝前對土建工程的要求
1）荃礎、構架、預留孔洞及預埋件符合電氣設備的設計要求。
2）屋頂、樓板施工完畢，不得有滲漏。
3）室內地面施工完畢，井在墻上標出地面抹平標高線。
4）基礎、構架達到允許安裝的強度。
5）有可能損壞已安裝母線槽的裝飾工程全部結束。
6）安裝母線槽相關的場所應具備防盜措施。

2、安裝前的人員選擇及培訓
1）母線槽的安裝、操作和維修保養應由專業的員工進行。
2）專業的員工應具備通曉設備的安裝、結構、操作和包含的危險：還應對如何給設備送電、測試方面曾接受過系統的培訓。

3、現場到貨情況及安裝設備準備
1）檢資現場的產品及附件到貨情況，井制訂安裝計劃。
2）母線槽安裝所需設備：絕緣測試儀1000V（推薦）：10-12，17-19，21-24開口扳手、套簡和力矩扳手；一字型、十字型螺絲刀：水平儀：卷尺、吊線；腳手架；葫蘆；人字梯；沖擊鉆；切割機；電焊機；臺鉆；銅排加工設備和臨時電源。

4、母線摘安裝操作
1）根據制造商訂購商確認的 終資料。如原始圖紙、走向圖，清除障礙物，預留位置。
2）通常預留孔的大小應大于母線槽外形尺寸50mm -100mm。特殊數據參照?qǐng)D紙要求。
3）母線槽到墻壁和開花板的距離必須保證在安裝和維修保養時，有足夠的水平和垂直空間。
4）采取防范措施防止?jié)B漏、灰塵、熱源對母線槽的侵蝕。
5）母線槽安裝吊架的制作：先確定位置，用細線拉好模擬走向，進行安裝支架的固定，注意必須確認安裝支架的固定是否牢固，且對建筑物的結構不會產生損傷。
6）對即將安裝的母線槽單元進行絕緣測試，檢測值在合格范圍內方可安裝。
7）吊裝時，必須注意人身安全及設備安全防范。避免人員受傷和母線槽的損壞。
8）垂直安裝時，無特殊情況一般由下至上逐節安裝；對已安裝的母線槽必須采取有效保護措施，防止異物侵入。
9）建議在安裝過程中，母線槽在未使用前，包裝物可保留在母線槽上，井可在連接處增加保護。
10）母線槽各單元間連接時，必須保持連接裝置表面潔凈，且母線槽在同一直線上時。再進行螺栓緊固，連接器緊固后，應用漆筆做標記，確認緊固情況。
11）母線槽單元與其它設備聯接時，必須完全斷開電源，井將設備可靠接地。
12）母線槽所有插接口在安裝時必須處干關閉狀態，插接箱開關處干斷開狀態，嚴禁插接箱帶電插拔。



母線槽的安裝
   按照母線槽排列圖，將各節母線槽、插接開關箱、進線箱運至各安裝地點.
   安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小于10MΩ.
   按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝.也可以根據情況,從后端開始.  換向母線槽在插接母線槽組裝中要根據其部位進行選擇：L型水平彎頭應用于平臥、水平安裝的轉彎，也應用于垂直安裝與側臥水平安裝的過渡；L型垂直彎頭應用于側臥安裝的轉彎，也應用于垂直安裝與平臥安裝之間的過渡；T型垂直彎頭應用于側臥安裝的轉彎，也應用于垂直安裝與平臥安裝之間的過渡；Z型水平彎頭應用于母線平臥安裝的轉彎。Z型垂直彎頭應用于母線側臥安裝的轉彎，變?nèi)萜髂妇€槽應用于大容量母線槽向小容量母線槽的過渡。

  母線槽垂直安裝
    1 在穿越樓板預留洞處先測量好位置，用螺栓將兩根角鋼支架與母線槽連接好，再用供應商配套的螺栓套上防震彈簧、墊片，擰緊螺母固定在槽鋼支架上。（彈簧支架組數由供應商根據母線槽型式和容量規定，）
   2 用水平壓板以及螺栓、螺母、平墊片、彈簧墊圈將母線槽固定在“-”字型角鋼支架上。然后逐節向上安裝，要保證母線槽的垂直度（應用磁力線錘掛垂線），在終端處加蓋板，用螺栓緊固。

 母線槽水平安裝
  1 水平平臥安裝用水平壓板及螺栓、螺母、平墊片、彈簧墊圈將母線槽（平臥）固定于“︺”型角鋼吊支架上
  2 水平側臥安裝用側裝壓板及螺栓、螺母、平墊片、彈簧墊圈將母線槽（側臥）固定于“︺”型角鋼支架上。水平安裝母線槽時要保證母線槽的水平度，在終端加終端蓋并用螺栓緊固

  母線槽的連接
  1 將母線槽的小頭插入另一節母線槽的大頭中去，在母線間及母線外側墊上配套的絕緣板，再穿上絕緣螺栓加平墊片。彈簧墊圈，然后擰上螺母，用力矩扳手緊固，達到規定力矩即可， 后固定好上下蓋板
 2 母線連接用絕緣螺栓連接。630A以下母線槽力矩必須達到55N·m；800A以上力上力矩必須達到115 N·m（M10為55 N·m ，M16為115 N·m）
  3 母線槽連接好后，其外殼即已連接成為一個接地干線，將進線母線槽、分線開關線外殼上的接地螺栓與母線槽外殼之間用16mm2軟銅線連接好。對于三線四線制，做好與地相連通

插接箱的安裝
    1) 打開PI蓋板，確認模塊內是否存在異物質。(圖-1)     2) 確認母線槽是否為通電狀態。 如果是通電狀態，注意手或是具有導電性的身體不要接觸 非絕緣部分的導體。

    3) 確認導針，不要擰緊或是去除螺母‘?’。     4) 將插接箱導針?lè)湃氲綄?dǎo)孔中 ‘?’擰緊螺母 導針在完全被擰緊之前 不要將插接箱插入到 底部。 在擰緊導針時，將插接箱下部 20~30ｍｍ程度傾斜。若不擰緊導針就安裝插接箱，將導致連接狀態不佳， 特別是插接箱容量大時可引起嚴重的問題。
    5) 擰緊導針后, 將插接箱插入到 底部。 如400AF一樣的大尺寸箱子在插入時, 使用Middle Band，連接Middle Band螺栓的 方式安裝插接箱 。
    6) 為了完整的安裝請安裝后面的 clamp 或是前面的 band。

    7) 再次確認所有螺栓是否已擰緊。

    8) 確認插接箱與母線槽之間的空間。

    如果安裝合適，箱體后面與母線槽的間距為６ｍｍ。
母線槽驗收
  在驗收時，應進行下列檢查：
 1 金屬構件的加工、配制、螺栓連接、焊接等應符合國家現行標準的有關規定；
 2 所有螺栓、墊圈、閉口銷、鎖緊銷、彈簧墊圈、鎖緊螺線線應齊全、可靠；
 3 母線配制及安裝架設應符合設計規定，且連接正確，螺栓緊固、接觸可靠；相間及對地電氣距離符合要求：
 4 瓷件應完整、清潔；鐵件和瓷件膠合處均應完整無損，充油套管應無滲油，油位應正常；
 5 油漆應完整，相色正確，接地良好。
 在驗收時應提交下列資料和文件：
  1 設計變更部分的實際施工圖；
  2 設計變更的證明文件；
  3 制造廠提供的產品說明書、試驗記錄、合格證件、安裝圖紙等技術文件；
  4 安裝技術記錄；
  5 電氣試驗記錄；
  6 備品備件清單。
